互動式觸摸箔-深圳市綠觸科技有限公司

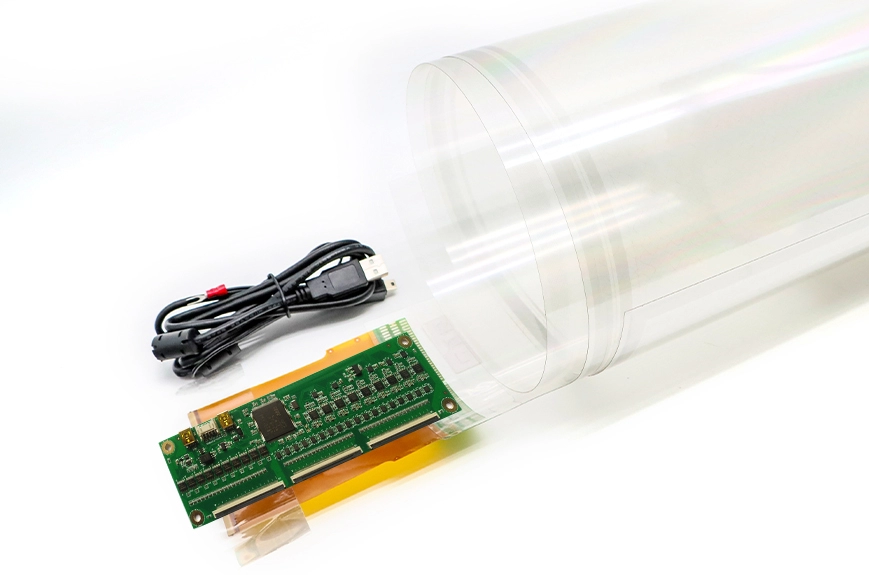

互動式觸控箔片 42 至 153 吋（XTB 系列）

觸控類型：互動式PCAP，40點觸控

材質：超薄0.2mm透明PET薄膜

適用材質：玻璃、壓克力、聚碳酸酯

可自訂：尺寸、Logo、貼上服務、AG、AF、AR

包裝清單：觸控膜*1，控制器*1，USB線*1

● 防水等級 IP67，防破壞，防污染

● 晶瑩剔透的光學性能，經久耐用且防刮的表面

● 透光率≥93%，穿透力強，全角度防眩光

● 可採用直線或曲線設計，一體成型，無框架

● 定位與觸感精準，穿透力強

產品描述
安裝步驟
規格
應用領域
規格和下載

產品描述

觸感箔概述

GreenTouch 的 42-110 吋 XTB 系列電容式觸控膜是解決超大尺寸、非標準形狀和嚴苛環境下互動需求的理想之選。它們賦予大型「玻璃」或「螢幕」智慧化和互動化的能力。其核心價值在於能夠將平面轉化為高度靈活的互動式觸控介面。此系列產品主要面向商業顯示、公共空間和專業領域，強調沉浸式體驗和多用戶互動。

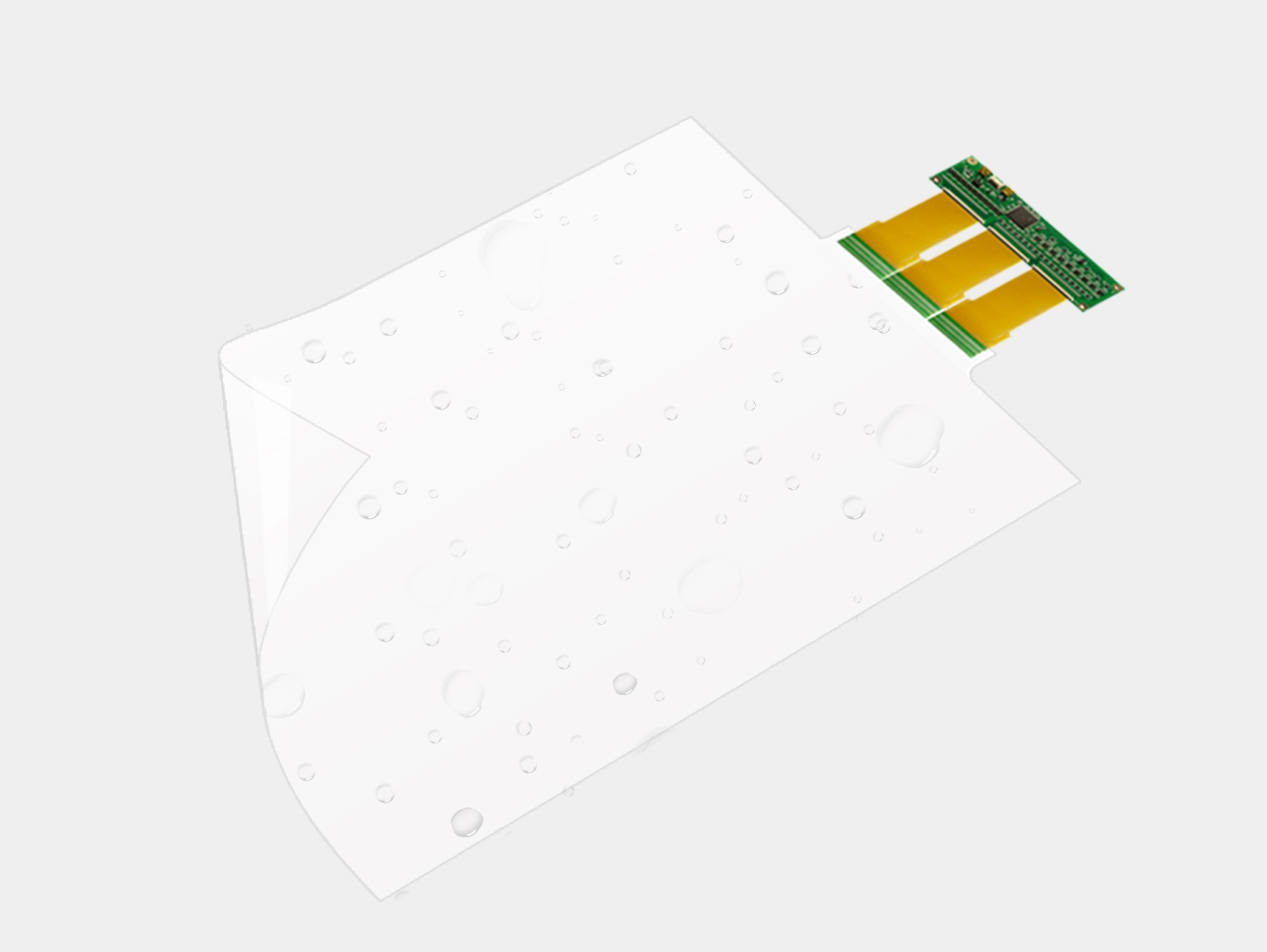

功能與結構

我們的電容式觸控膜由兩層透明薄膜組成，中間夾有一層由沿 X 軸和 Y 軸交叉的金屬線構成的網格矩陣層。無論平面或曲面，它都能實現完全透明，並且防水、防污、無光幹擾。它還採用無邊框觸控設計。 FPC具有良好的靈活性和高延展性，使用高穩定性IC和電路控制板。 PCAP觸控膜連接簡便，採用USB 2.0全速接口，鋁合金插頭，無需驅動程序，只需校準即可。 USB辨識速度是一般USB插頭的3倍，傳輸速度高達480Mbps。 GreenTouch觸控膜系統相容性強，相容於Windows、Android和Linux系統。（16:9比例）
尺寸：42吋、43吋、48吋、49吋、50吋、55吋、60吋、65吋、70吋、75吋、84吋、86吋、98吋、100吋、110吋、153吋。提供
高度客製化的
尺寸、Logo、黏貼服務，以及AG、AF、AR等製程。
連接與系統

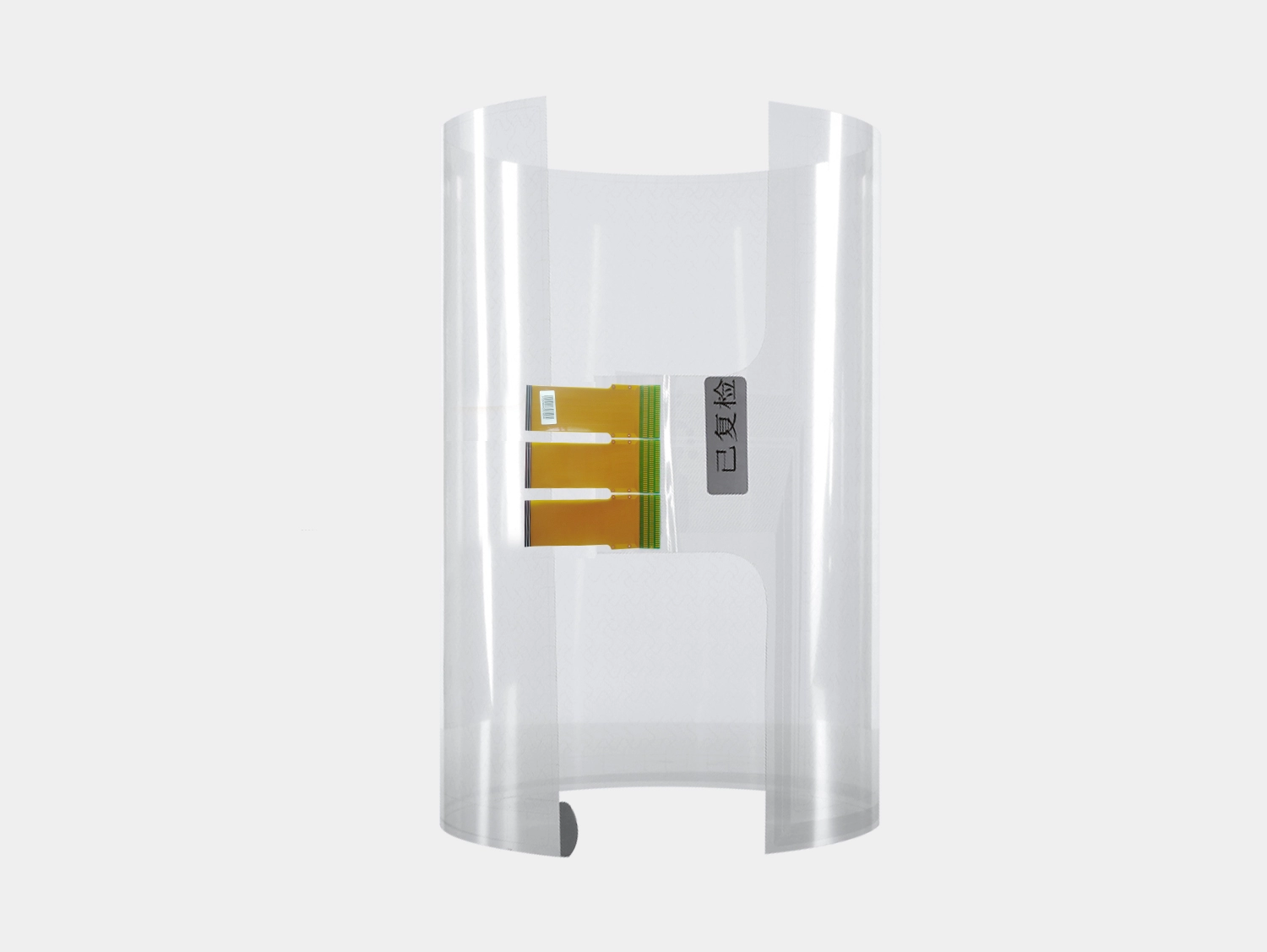

多種尺寸可供選擇

安裝步驟

1. 表面處理：確保安裝表面（例如玻璃或壓克力板背面）清潔、平整且乾燥。 2
. 對準和貼上：撕下觸摸膜的保護層。將感應面（帶有電路圖案的一面）與介質背面對齊，小心粘貼，並用刮刀去除氣泡，以確保表面光滑無褶皺。 3.
連接控制器：透過連接器將觸控膜的柔性印刷電路板 (FPC) 端連接到對應的觸控控制板。 4
. 電氣連接：使用 USB 連接線將控制板連接到電腦或主控設備。 5
. 驅動程式安裝和校準：在電腦上安裝驅動程序，並在作業系統的「觸控螢幕設定」中完成校準。

規格

一般的 製造商：GreenTouch 產品名稱：電容式觸控箔（XTB系列） 常規尺寸：42吋、43吋、48吋、49吋、50吋、55吋、60吋、65吋、70吋、75吋、84吋、86吋、98吋、100吋、110吋、153英寸 保固期：1-3年 認證：CE、FCC、RoHS

控制板 面板類型：薄膜+薄膜 對角線尺寸：42 至 153 英寸 寬高比：16:9 觸摸手勢：點擊、拖曳、縮放、旋轉 偏差：≤0.5mm 透射率：≥93% 掃描速度：8毫秒/幀 感測器：TX80 RX142 觸控技術：電容式 40 點觸控 包裝清單：觸控膜*1，控制器*1，USB線*1 觸控支援系統：Windows、Android、Linux

環境的 運轉時間：最長 24/7 不間斷運轉 工作溫度範圍：-20°C 至 70°C 儲存溫度：-20°C 至 70°C 濕度：相對濕度90%，無冷凝

連接性 接口：USB

遵守 認證：CE、FCC、RoHS

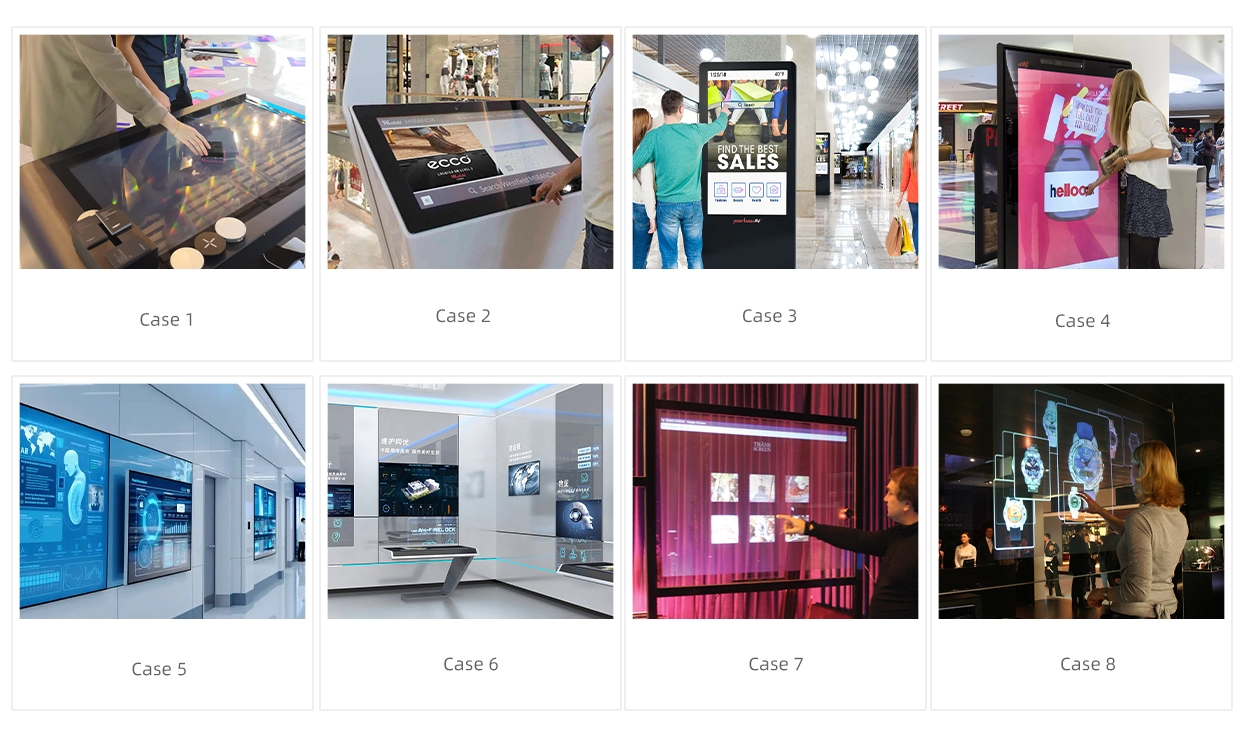

應用領域

規格和下載

尺寸	模型	方面	查看區域	介面	比率	圖面下載
42英寸	GT-XTB42L-1	956.6*561.4毫米	929.8*523毫米	16:9	USB	GT-XTB42L-1
43英寸	GT-XTB43L-1	978.7*573.8毫米	951.9*535.4毫米	16:9	USB	GT-XTB43L-1
43英寸	GT-XTB43W-1	995.5*570.6毫米	951.9*535.4毫米	16:9	USB	GT-XTB43W-1
48英吋	GT-XTB48W-1	1106.1*632.8毫米	1062.6*597.7毫米	16:9	USB	GT-XTB48W-1
49英寸	GT-XTB49L-1	1111.6*648.5毫米	1084.7*610.1毫米	16:9	USB	GT-XTB49L-1
49英寸	GT-XTB49W-1	1128.2*645.3毫米	1084.7*610.1毫米	16:9	USB	GT-XTB49W-1
50英寸	GT-XTB50L-1	1133.7*661毫米	1106.9*622.6毫米	16:9	USB	GT-XTB50L-1
50英寸	GT-XTB50W-1	1150.4*657.7毫米	1106.9*622.6毫米	16:9	USB	GT-XTB50W-1
55英寸	GT-XTB55L-1	1244*723毫米	1217*684毫米	16:9	USB	GT-XTB55L-1
55英寸	GT-XTB55W	1261*720毫米	1217*684毫米	16:9	USB	GT-XTB55W-1
60英寸	GT-XTB60L-1	1355*785毫米	1328*747毫米	16:9	USB	GT-XTB60L-1
60英寸	GT-XTB60W-1	1371*782毫米	1328*747毫米	16:9	USB	GT-XTB60W-1
65英寸	GT-XTB65L-1	1465*847毫米	1438*809毫米	16:9	USB	GT-XTB65L-1
65英寸	GT-XTB65W-1	1482*844毫米	1438*809毫米	16:9	USB	GT-XTB65W-1
70英吋	GT-XTB70L-1	1576*909毫米	1549*871毫米	16:9	USB	GT-XTB70L-1
70英吋	GT-XTB70W-1	1592*906毫米	1549*871毫米	16:9	USB	GT-XTB70W-1
75英寸	GT-XTB75L-1	1687*972毫米	1660*933毫米	16:9	USB	GT-XTB75L-1
75英寸	GT-XTB75W-1	1703*969毫米	1660*933毫米	16:9	USB	GT-XTB75W-1
84英寸	GT-XTB84L-1	1886.4*1084.1毫米	1859.5*1046毫米	16:9	USB	GT-XTB84L-1
84英寸	GT-XTB84W-1	1902.6*1081.1毫米	1859.6*1046毫米	16:9	USB	GT-XTB84W-1
86英寸	GT-XTB86L-1	1930*1109毫米	1903*1070毫米	16:9	USB	GT-XTB86L-1
86英寸	GT-XTB86W-1	1946*1106毫米	1903*1070毫米	16:9	USB	GT-XTB86W-1
98”	GT-XTB98L-1	2196*1258毫米	2169*1220毫米	16:9	USB	GT-XTB98L-1
98”	GT-XTB98W-1	2212*1255毫米	2169*1220毫米	16:9	USB	GT-XTB98W-1
100英寸	GT-XTB100L-1	2240.6*1283.3毫米	2213.8*1245.2毫米	16:9	USB	GT-XTB100L-1
100英寸	GT-XTB100W-1	2256.8*1280.4毫米	2213.8*1245.2毫米	16:9	USB	GT-XTB100W-1
110英寸	GT-TXB110L-1	2462*1407.7毫米	2435.1*1369.7毫米	16:9	USB	GT-XTB110L-1
110英寸	GT-XTB110W-1	2478*1404.9毫米	2435.1*1369.7毫米	16:9	USB	GT-XTB110W-1
153英寸	GT-XTB153L-1	3666.8*1437.9毫米	3640*1400毫米	16:9	USB	GT-XTB153L-1
