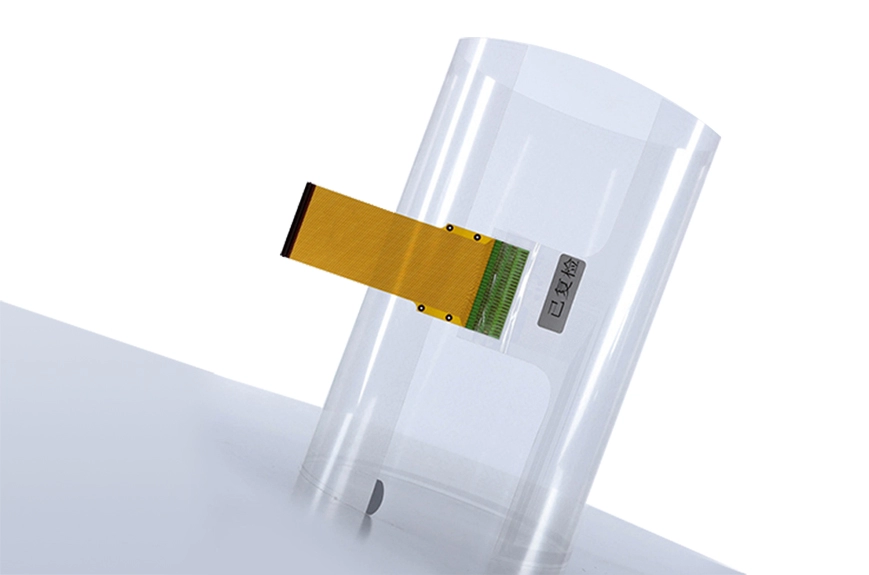

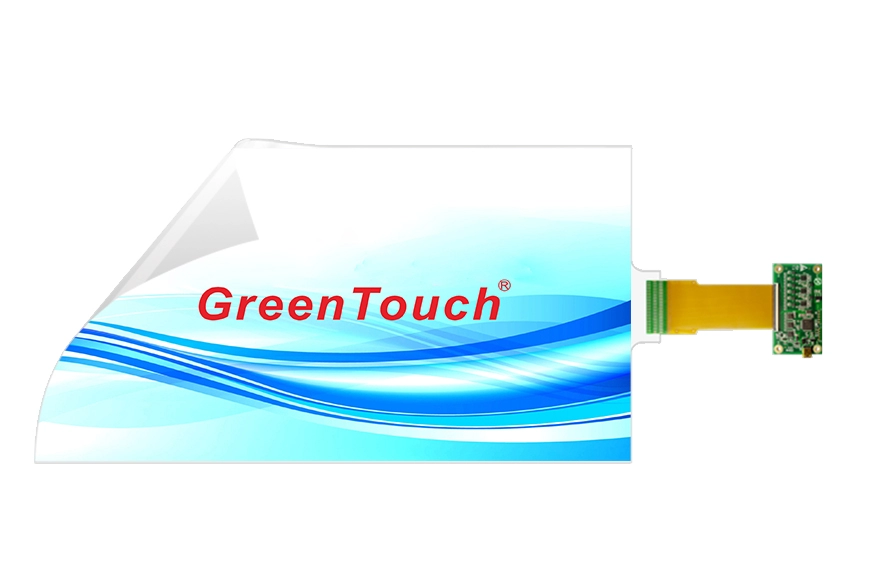

互動式觸控箔 10.1 至 32 英吋（XTM 系列）

觸控類型：互動式PCAP，12點觸控

材質：超薄0.2mm透明PET薄膜

適用材質：玻璃、壓克力、聚碳酸酯

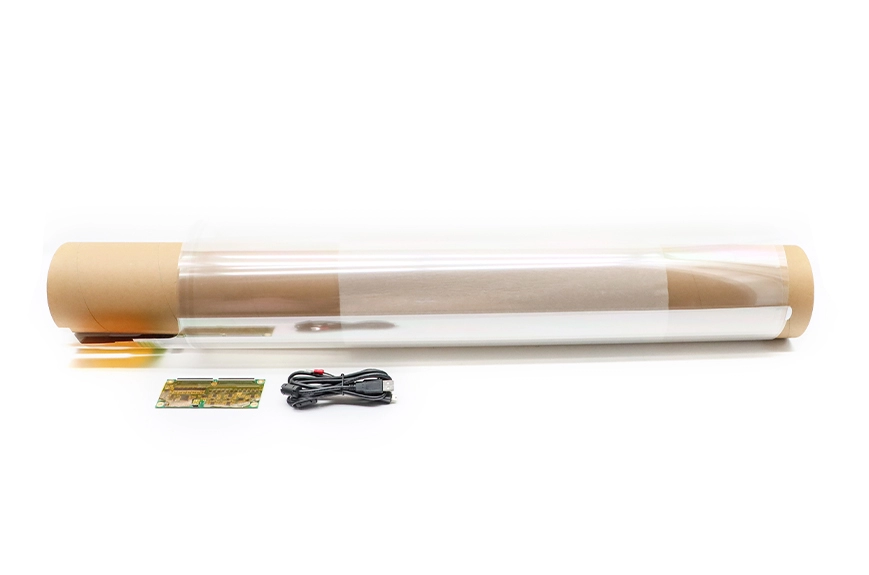

包裝清單：觸控膜*1，控制器*1，USB線*1

可自訂：尺寸、Logo、貼上服務、AG、AF、AR

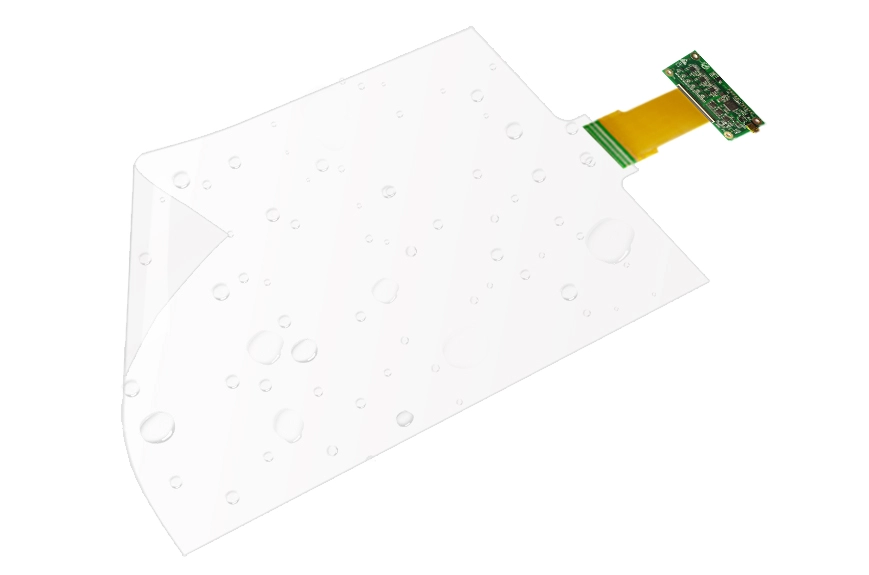

● 防水等級 IP67，防破壞，防污染

● 透光率≥93%，穿透力強，全角度防眩光

● 可採用直線或曲線設計，一體成型，無框架

● 定位與觸控精準，無漂移，無死角觸控

●零壓力觸控，可點擊、拖曳、放大、縮小和旋轉

產品描述
安裝步驟
規格
應用領域
規格和下載

產品描述

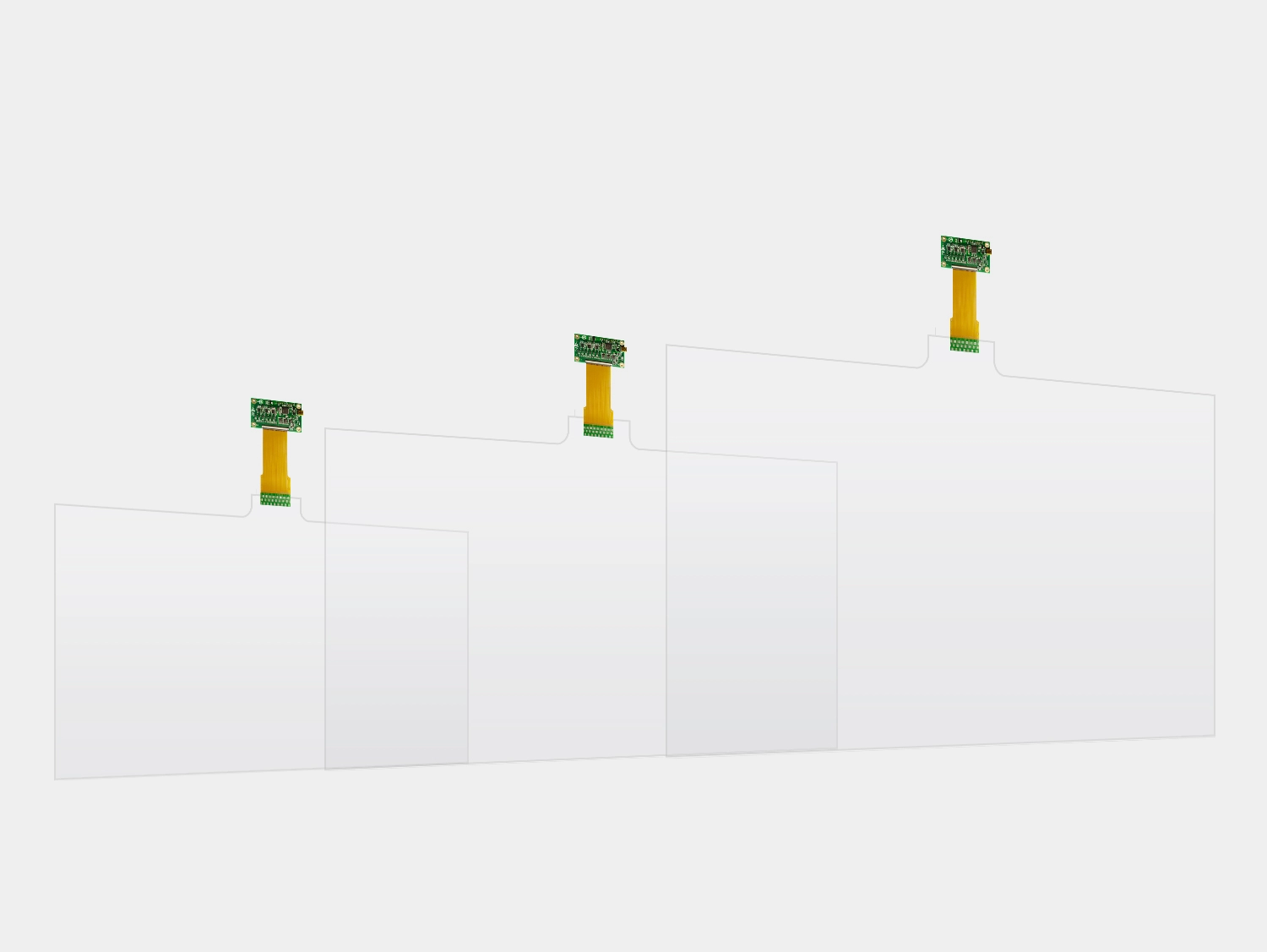

電容式觸控箔概述

GreenTouch XTM 系列互動式電容式觸控膜具有高度適應性、透明性和耐用性，為需要標準或特殊形狀的設備提供了一種經濟高效的「觸控螢幕改造」解決方案，可將普通表面轉換為觸控螢幕。 10.1 吋至 32 吋的全面尺寸範圍確保其與以下設備相容：資訊亭、自動販賣機、互動式顯示視窗、廣告機、數位看板、智慧會議桌、遊戲桌。

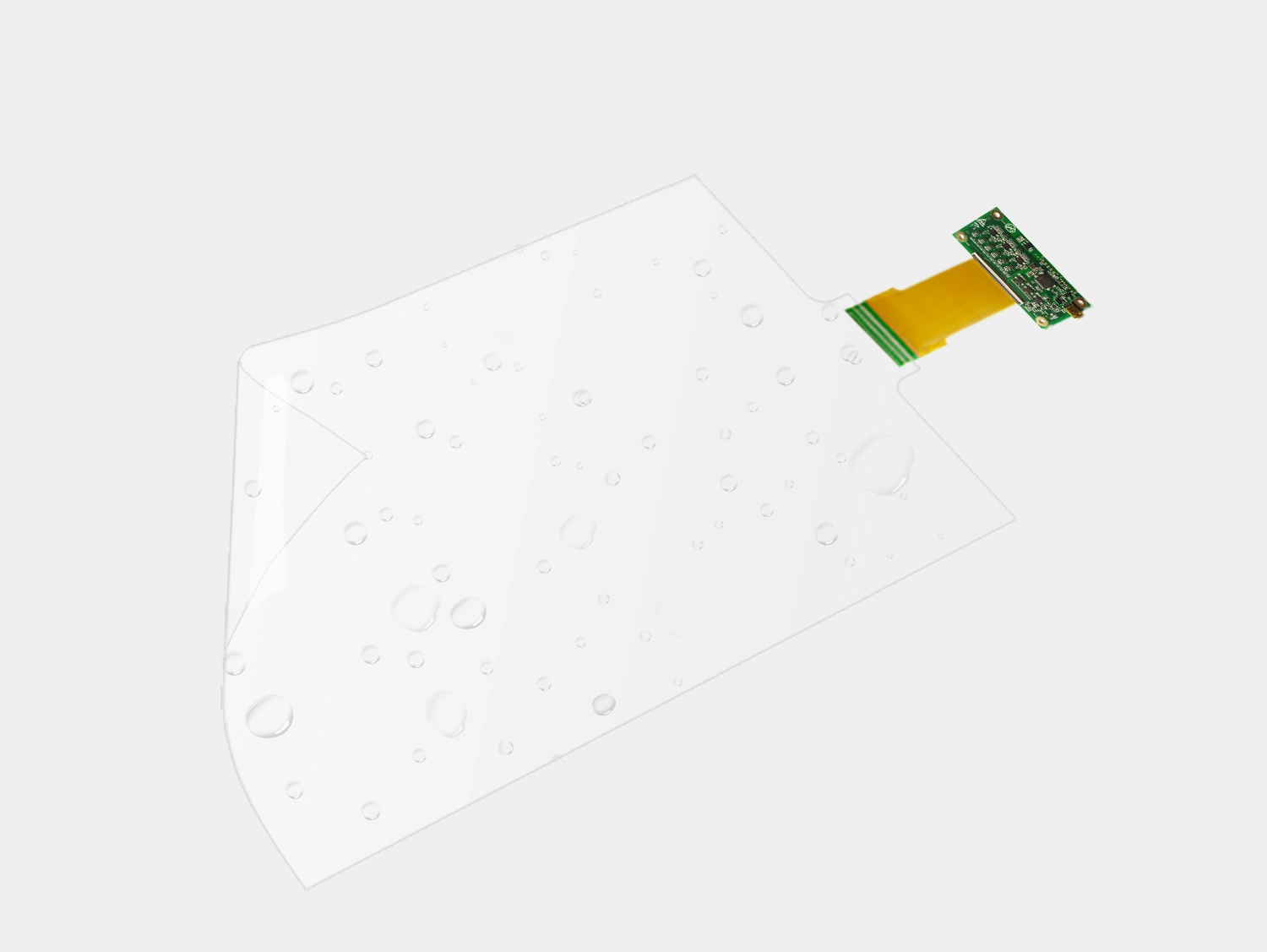

功能與結構

我們的電容式觸控膜由兩層透明薄膜組成，中間夾有一層由沿 X 軸和 Y 軸交叉的金屬絲構成的網格矩陣層。無論平面或曲面，它都能實現完全透明，並且防水、防污、無光幹擾。它還採用無邊框觸控設計。 FPC具有良好的靈活性和高延展性，使用高穩定性IC和電路控制板。
連接與系統

PCAP觸控膜連接簡便，採用USB 2.0全速接口，鋁合金插頭，無需驅動程序，只需校準即可。 USB辨識速度是一般USB插頭的3倍，傳輸速度高達480Mbps。 GreenTouch觸控膜系統相容性強，相容於Windows、Android和Linux系統。

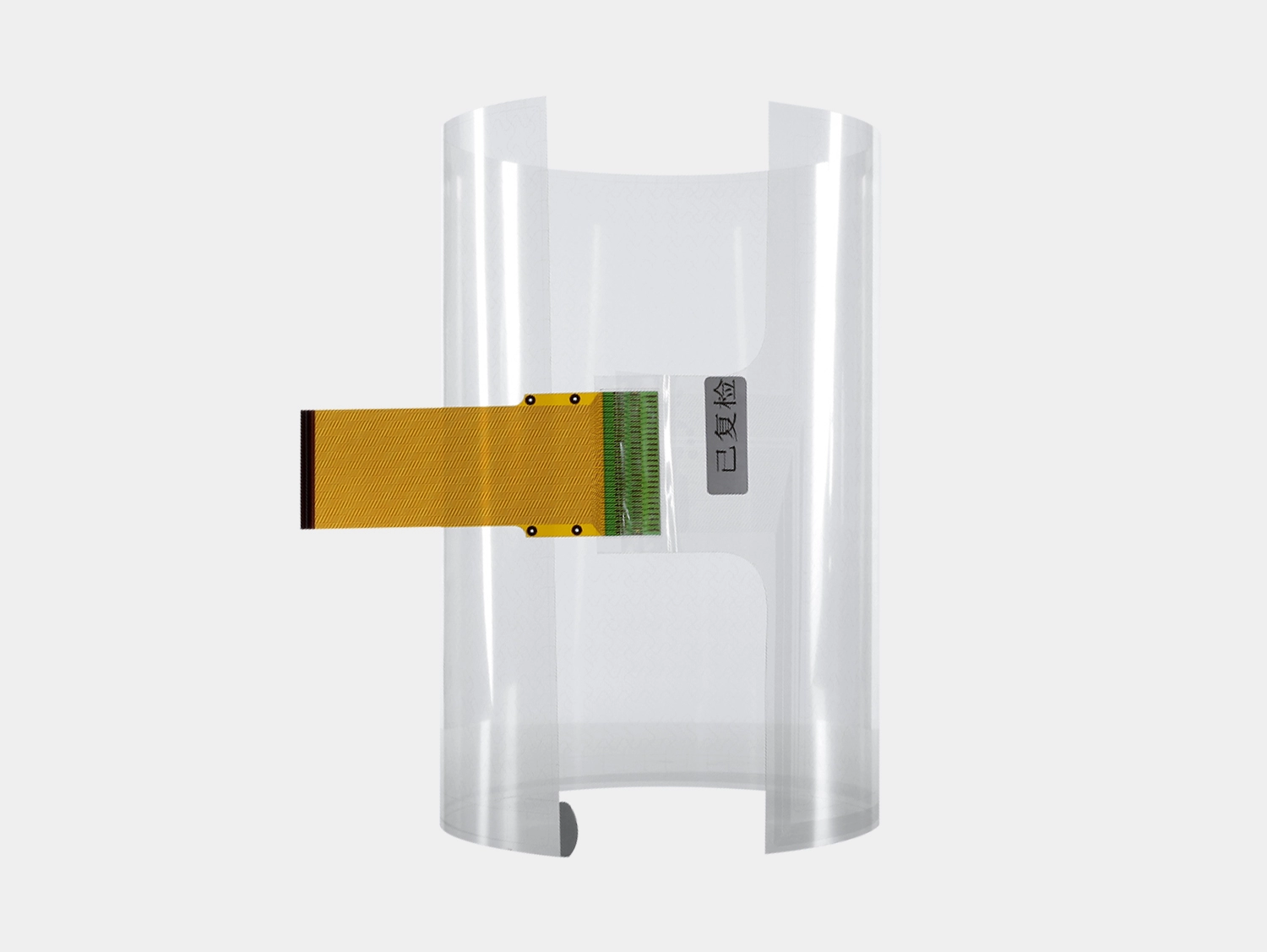

多種尺寸可供選擇

（16:9比例）尺寸：10.1吋、10.4吋、12吋、12.1吋、15.6吋、18.5吋、19吋、21.5吋、22吋、23.6吋、24吋、27吋、32吋
（4:3比例）尺寸：17·19吋、24吋、27吋、32吋（4:3比例）尺寸：171.19）尺寸：176.191166：1916820126256825828282228元/198分鐘/198分鐘
（108822-19英寸比例。
高度客製化：尺寸、Logo、黏貼服務、AG、AF、AR

安裝步驟

1. 表面處理：確保安裝表面（例如玻璃或壓克力板背面）清潔、平整且乾燥。 2
. 對準和貼上：撕下觸摸膜的保護層。將感應面（帶有電路圖案的一面）與介質背面對齊，小心粘貼，並用刮刀去除氣泡，以確保表面光滑無褶皺。 3.
連接控制器：透過連接器將觸控膜的柔性印刷電路板 (FPC) 端連接到對應的觸控控制板。 4
. 電氣連接：使用 USB 連接線將控制板連接到電腦或主控設備。 5
. 驅動程式安裝和校準：在電腦上安裝驅動程序，並在作業系統的「觸控螢幕設定」中完成校準。

規格

一般的 製造商：GreenTouch 產品名稱：電容式觸控箔（XTM系列） 常規尺寸：10.1英寸、10.4英寸、12英寸、12.1英寸、15.6英寸、17英寸、18.5英寸、19英寸、21.5英寸、22英寸、23.6英寸、24英寸、27英寸、32英寸 保固期：1-3年 認證：CE、FCC、RoHS

控制板 面板類型：薄膜+薄膜 對角線尺寸：10.1 至 32 英寸 寬高比：16:9、4:3、16:10 觸摸手勢：點擊、拖曳、縮放、旋轉 偏差：≤0.5mm 透射率：≥93% 掃描速度：8毫秒/幀 感測器：TX24 RX48 觸控技術：電容式 12 點觸控 包裝清單：觸控膜*1，控制器*1，USB線*1 觸控支援系統：Windows、Android、Linux

環境的 運轉時間：最長 24/7 不間斷運轉 工作溫度範圍：-20°C 至 70°C 儲存溫度：-20°C 至 70°C 濕度：相對濕度90%，無冷凝

連接性 接口：USB

遵守 認證：CE、FCC、RoHS

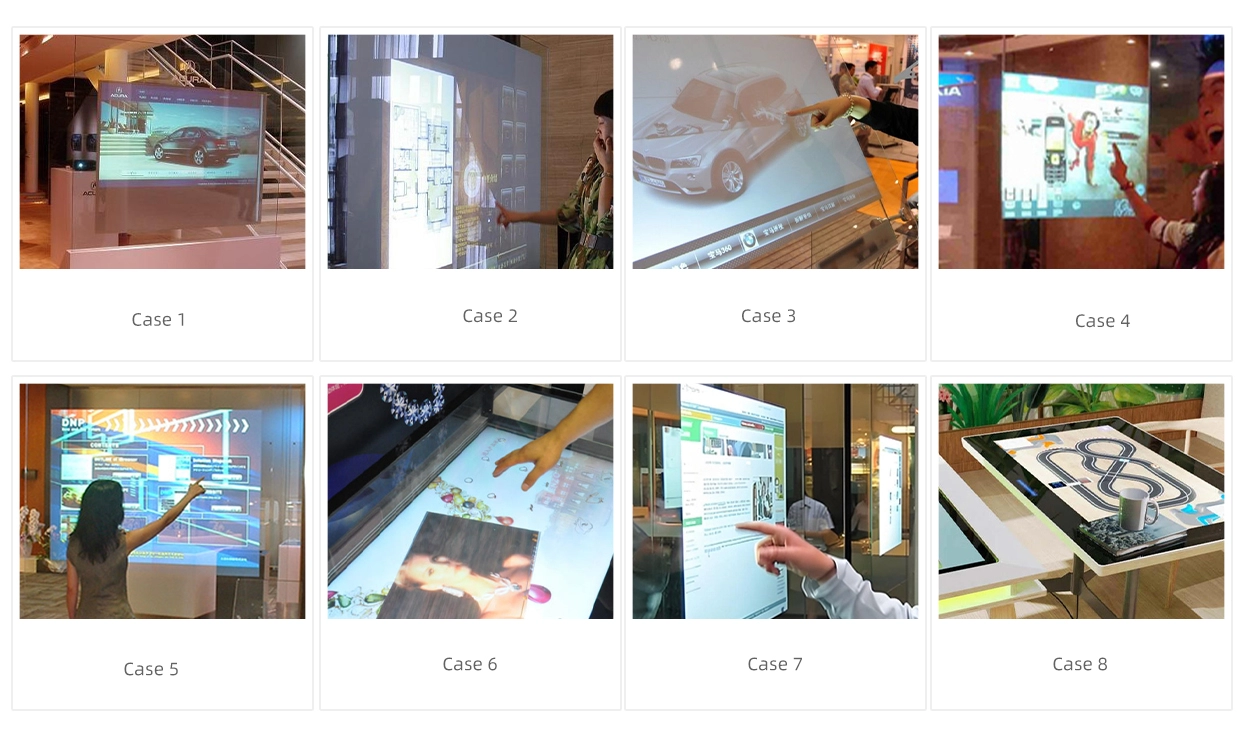

應用領域

規格和下載

尺寸	模型	方面	查看區域	比率	介面	圖面下載
10.1英寸	GT-XTM10.1L-1	242*147.4毫米	223.5*125.7毫米	16:9	USB	GT-XTM10.1L-1
10.1英寸	GT-XTM10.1W-1	247.3*146.8毫米	223.5*125.7毫米	16:9	USB	GT-XTM10.1W-1
10.4英寸	GT-XTM10.4L-1	248.6*151.1毫米	230.2*129.5毫米	16:9	USB	GT-XTM10.4L-1
10.4英寸	GT-XTM10.4W-1	253.9*150.5毫米	230.2*129.5毫米	16:9	USB	GT-XTM10.4W-1
12.1英寸	GT-XTM12.1L-1	286.3*172.3毫米	267.8*150.6毫米	16:9	USB	GT-XTM12.1L-1
12英吋	GT-XTM12L-1	284.1*171毫米	265.6*149.4毫米	16:9	USB	GT-XTM12L-1
12英吋	GT-XTM12L-2	262.2*204.5毫米	243.8*182.8毫米	16:9	USB	GT-XTM12L-2
12英吋	GT-XTM12W-1	289.2*170.4毫米	265.6*149.4毫米	16:9	USB	GT-XTM12W-1
12英吋	GT-XTM12W-2	267.4*203.9毫米	243.8*182.8毫米	16:9	USB	GT-XTM12W-2
15.6英寸	GT-XTM15.6L-1	368*215毫米	345*194毫米	16:9	USB	GT-XTM15.6L-1
15.6英寸	GT-XTM15.6W-1	368*215毫米	345*194毫米	16:9	USB	GT-XTM15.6W-1
17吋	GT-XTM17L-1	364*281毫米	345*259毫米	4:3	USB	GT-XTM17L-1
17吋	GT-XTM17W-1	369*280毫米	378*212毫米	4:3	USB	GT-XTM17W-1
18.5英寸	GT-XTM18.5L-1	428*251毫米	409*230毫米	16:9	USB	GT-XTM18.5L-1
18.5英寸	GT-XTM18.5W-1	433*251毫米	409*230毫米	16:9	USB	GT-XTM18.5W-1
19英吋	GT-XTM19L-1	439*258毫米	420*236毫米	16:9	USB	GT-XTM19L-1
19英吋	GT-XTM19L-2	404*311毫米	386*289毫米	4:3	USB	GT-XTM19L-2
19英吋	GT-XTM19L-3	427*277毫米	409*255毫米	16:10	USB	GT-XTM19L-3
19英吋	GT-XTM19W-1	444*258毫米	420*236毫米	16:9	USB	GT-XTM19W-1
19英吋	GT-XTM19W-2	409*310毫米	386*289毫米	4:3	USB	GT-XTM19W
19英吋	GT-XTM19W-3	433*277毫米	409*255毫米	16:10	USB	GT-XTM19W-3
21.5英寸	GT-XTM21.5L-1	494*289毫米	475*267毫米	16:9	USB	GT-XTM21.5L-1
21.5英寸	GT-XTM21.5W-1	499*288毫米	475*267毫米	16:9	USB	GT-XTM21.5W-1
22英寸	GT-XTM22L-1	492*318毫米	473*296毫米	16:9	USB	GT-XTM22.0L-1
22英寸	GT-XTM22W-1	497*318毫米	473*296毫米	16:9	USB	GT-XTM22.0W-1
23.6英寸	GT-XTM23.6L-1	540*315毫米	522*293毫米	16:9	USB	GT-XTM23.6L-1
23.6英寸	GT-XTM23.6W-1	545*314毫米	522*293毫米	16:9	USB	GT-XTM23.6W-1
24英寸	GT-XTM24L-1	549*320毫米	531*298毫米	16:9	USB	GT-XTM24L-1
24英寸	GT-XTM24W-1	554*319毫米	531*298毫米	16:9	USB	GT-XTM24W-1
27英吋	GT-XTM27L-1	616*357毫米	597*336毫米	16:9	USB	GT-XTM27L-1
27英吋	GT-XTM27W-1	621*357毫米	597*336毫米	16:9	USB	GT-XTM27W-1
32英吋	GT-XTM32L-1	726*419毫米	708*398毫米	16:9	USB	GT-XTM32L-1
32英吋	GT-XTM32W-1	731*419毫米	708*398毫米	16:9	USB	GT-XTM32W-1
