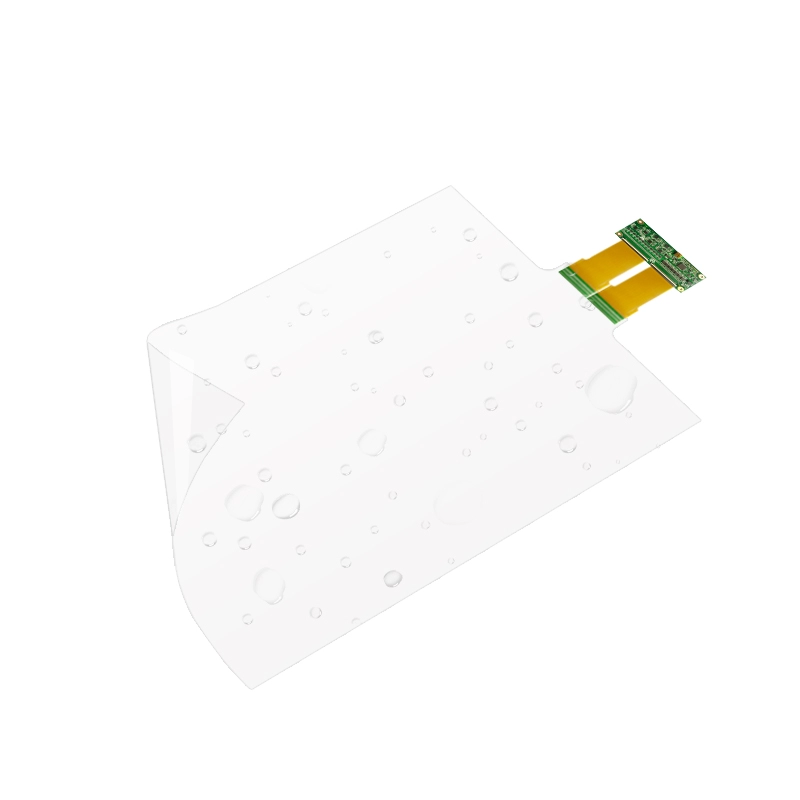

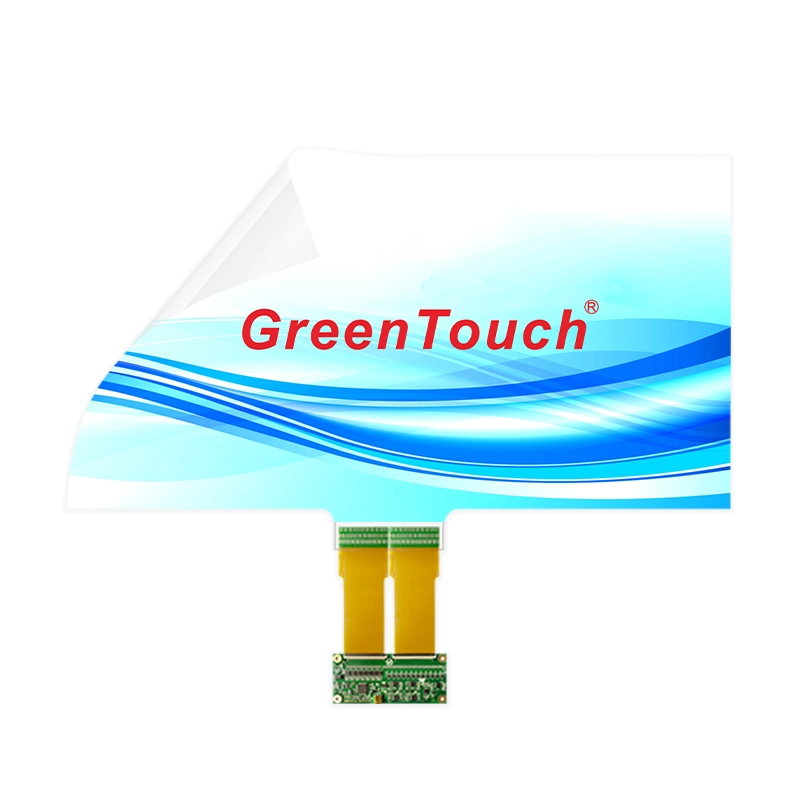

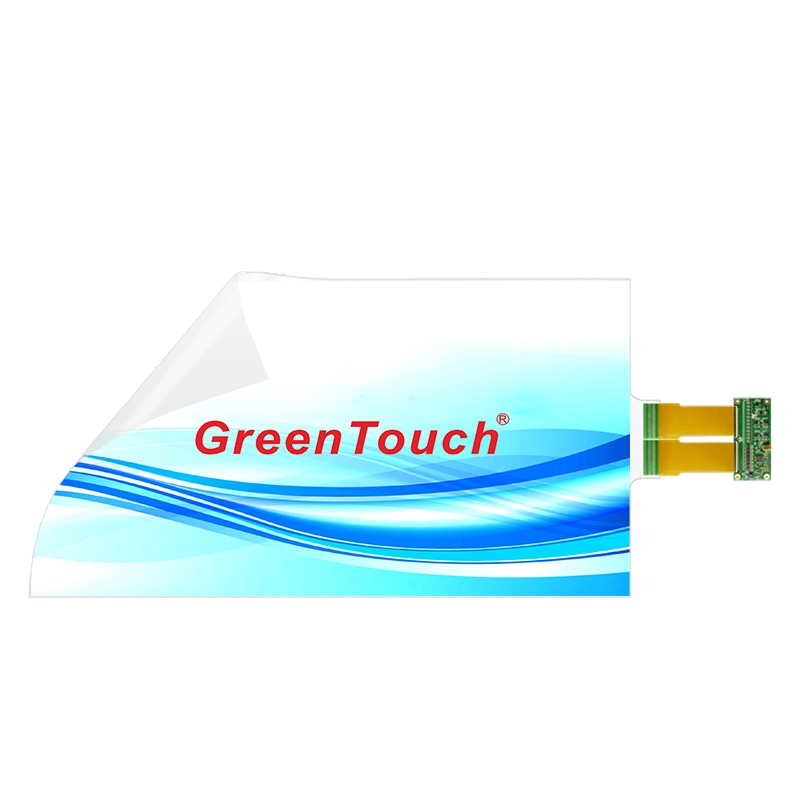

32 至 65 吋互動式觸控薄膜（XTA 系列）

觸控類型：互動式PCAP，20點觸控

材質：超薄0.2mm透明PET薄膜

適用材質：玻璃、壓克力、聚碳酸酯

可自訂：尺寸、Logo、貼上服務、AG、AF、AR

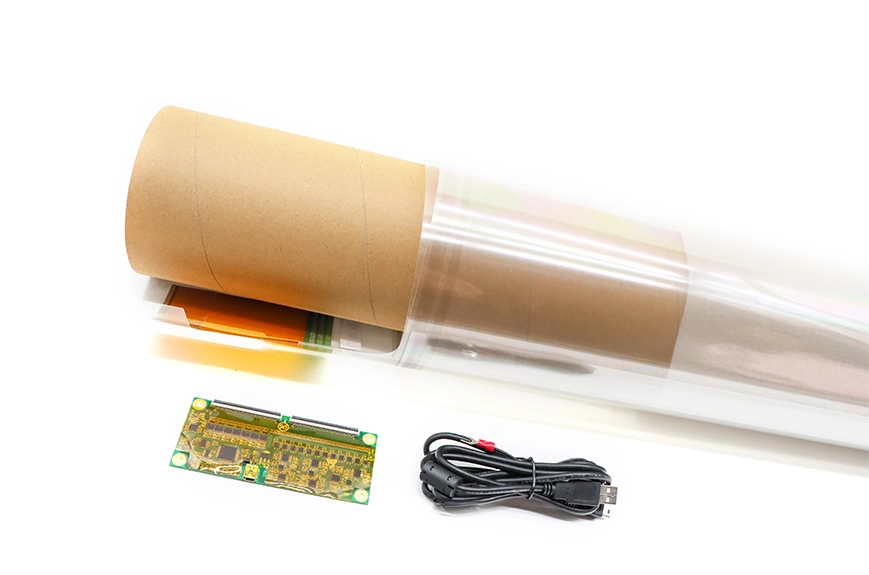

包裝清單：觸控膜*1，控制器*1，USB線*1

● 防水等級 IP67，防破壞，防污染

● 反應時間快，小於 8 毫秒

● 透光率≥93%，穿透力強，全角度防眩光

● 可採用直線或曲線設計，一體成型，無框架

● 定位與觸感精準，穿透力強

產品描述
安裝步驟
規格
應用領域
規格和下載

產品描述

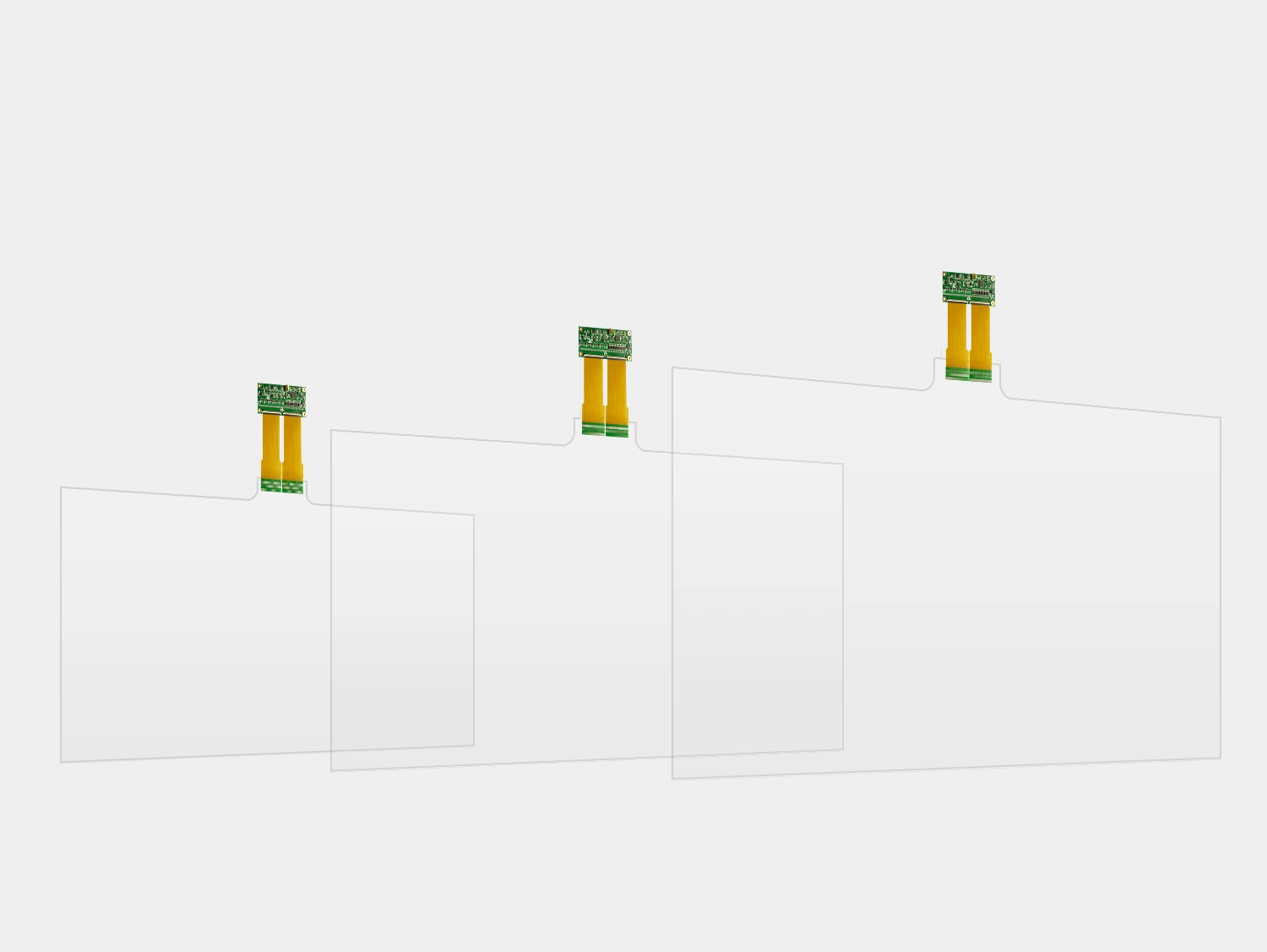

電容式觸控箔概述

GreenTouch 的 XTA 系列電容式互動式觸控膜，憑藉其大尺寸、高透明度、耐用性和適應性，為對空間感知和視覺衝擊力要求極高的商業和專業領域提供觸控解決方案。 32 吋至 65 吋的全面尺寸範圍確保其與以下應用相容：商業展示和零售：例如互動櫥窗、數位看板、互動廣告機；教育和會議協作：例如智慧白板、電子黑板；公共服務終端、金融和自助服務設備。

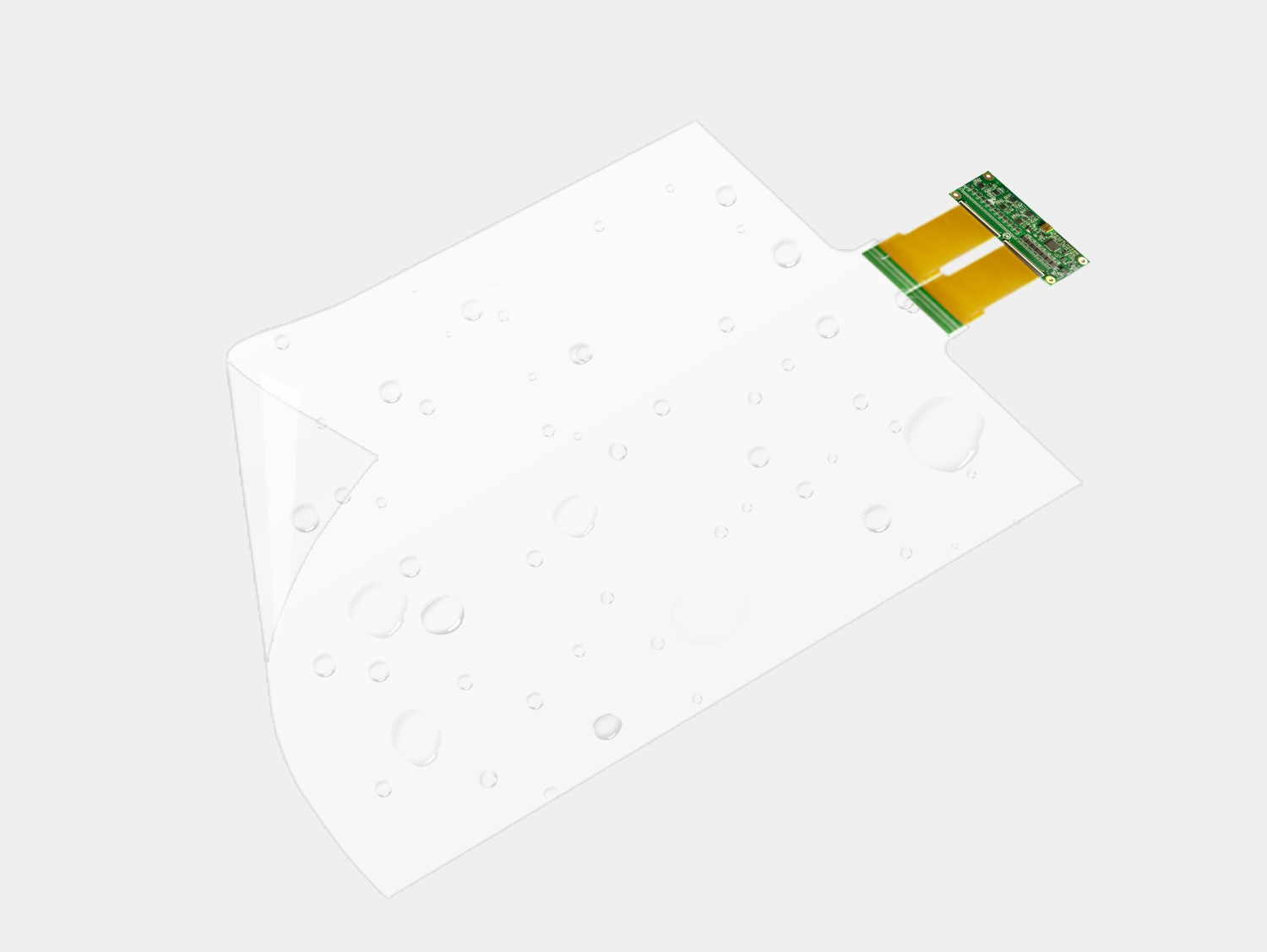

功能與結構

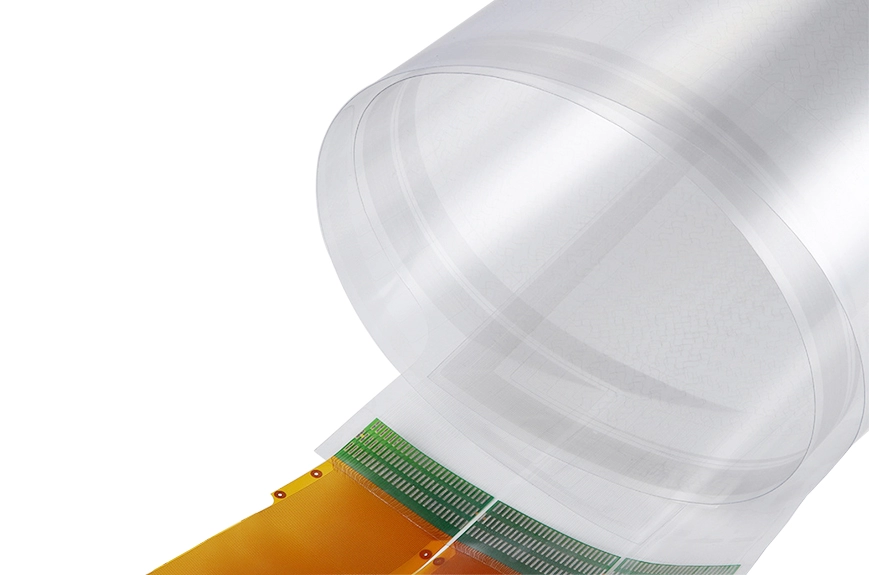

我們的電容式觸控膜由兩層透明薄膜組成，中間夾有一層由沿 X 軸和 Y 軸交叉的金屬線構成的網格矩陣層。無論平面或曲面，它都能實現完全透明，並且防水、防污、無光幹擾。它還採用無邊框觸控設計。 FPC具有良好的靈活性和高延展性，使用高穩定性IC和電路控制板。 PCAP觸控膜連接簡便，採用USB 2.0全速接口，鋁合金插頭，無需驅動程序，只需校準即可。 USB辨識速度是一般USB插頭的3倍，傳輸速度高達480Mbps。 GreenTouch觸控膜系統相容性強，相容於Windows、Android和Linux系統。（16:9比例）
尺寸：32吋、40吋、42吋、43吋、46吋、47吋、49吋、55吋、65吋。提供
高度客製
尺寸、Logo、黏貼服務，以及AG、AF、AR等製程。
連接與系統

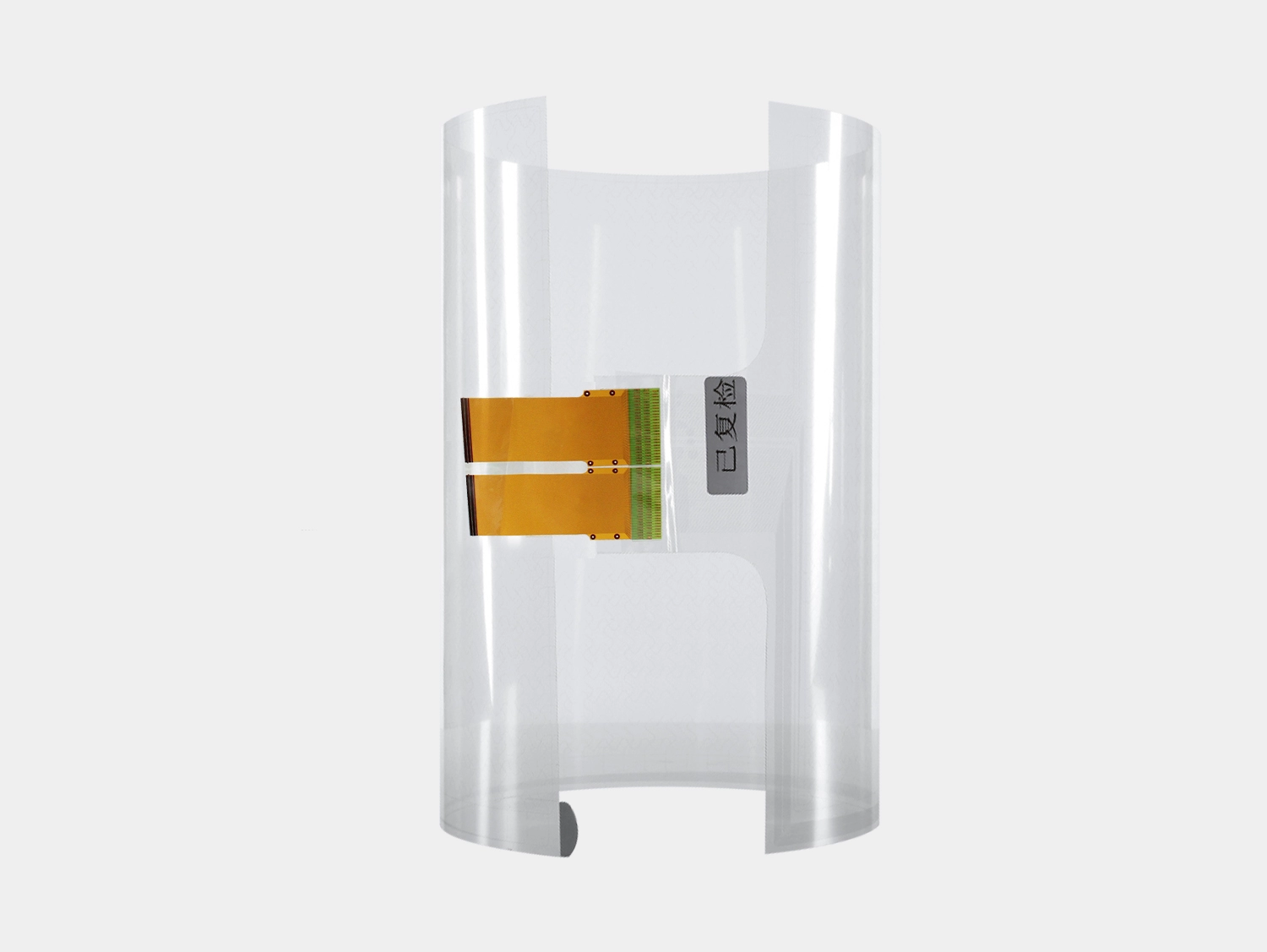

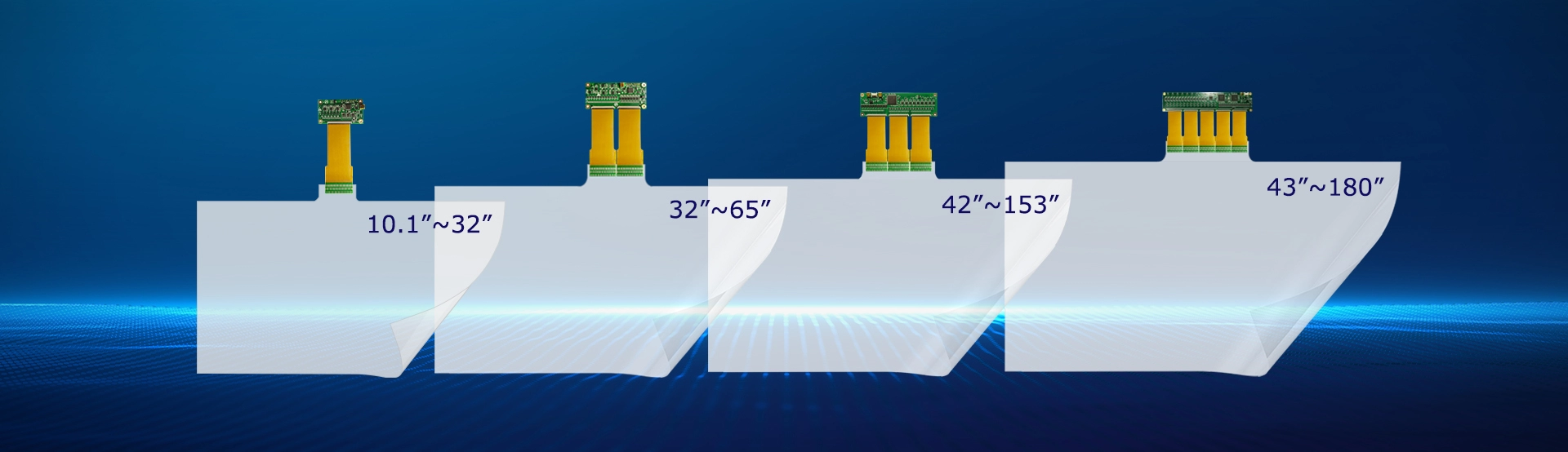

多種尺寸可供選擇

安裝步驟

1. 表面處理：確保安裝表面（例如玻璃或壓克力板背面）清潔、平整且乾燥。 2
. 對準和貼上：撕下觸摸膜的保護層。將感應面（帶有電路圖案的一面）與介質背面對齊，小心粘貼，並用刮刀去除氣泡，以確保表面光滑無褶皺。 3.
連接控制器：透過連接器將觸控膜的柔性印刷電路板 (FPC) 端連接到對應的觸控控制板。 4
. 電氣連接：使用 USB 連接線將控制板連接到電腦或主控設備。 5
. 驅動程式安裝和校準：在電腦上安裝驅動程序，並在作業系統的「觸控螢幕設定」中完成校準。

規格

一般的 製造商：GreenTouch 產品名稱：電容式觸控箔（XTA系列） 常規尺寸：32英寸、40英寸、42英寸、43英寸、46英寸、47英寸、49英寸、55英寸、65英寸 保固期：1-3年 認證：CE、FCC、RoHS

控制板 面板類型：薄膜+薄膜 對角線尺寸：32 至 65 英寸 寬高比：16:9 觸摸手勢：點擊、拖曳、縮放、旋轉 偏差：≤0.5mm 透射率：≥93% 掃描速度：8毫秒/幀 感測器：TX56 RX96 觸控技術：電容式 20 點觸控 包裝清單：觸控膜*1，控制器*1，USB線*1 觸控支援系統：Windows、Android、Linux

環境的 運轉時間：最長 24/7 不間斷運轉 工作溫度範圍：-20°C 至 70°C 儲存溫度：-20°C 至 70°C 濕度：相對濕度90%，無冷凝

連接性 接口：USB

遵守 認證：CE、FCC、RoHS

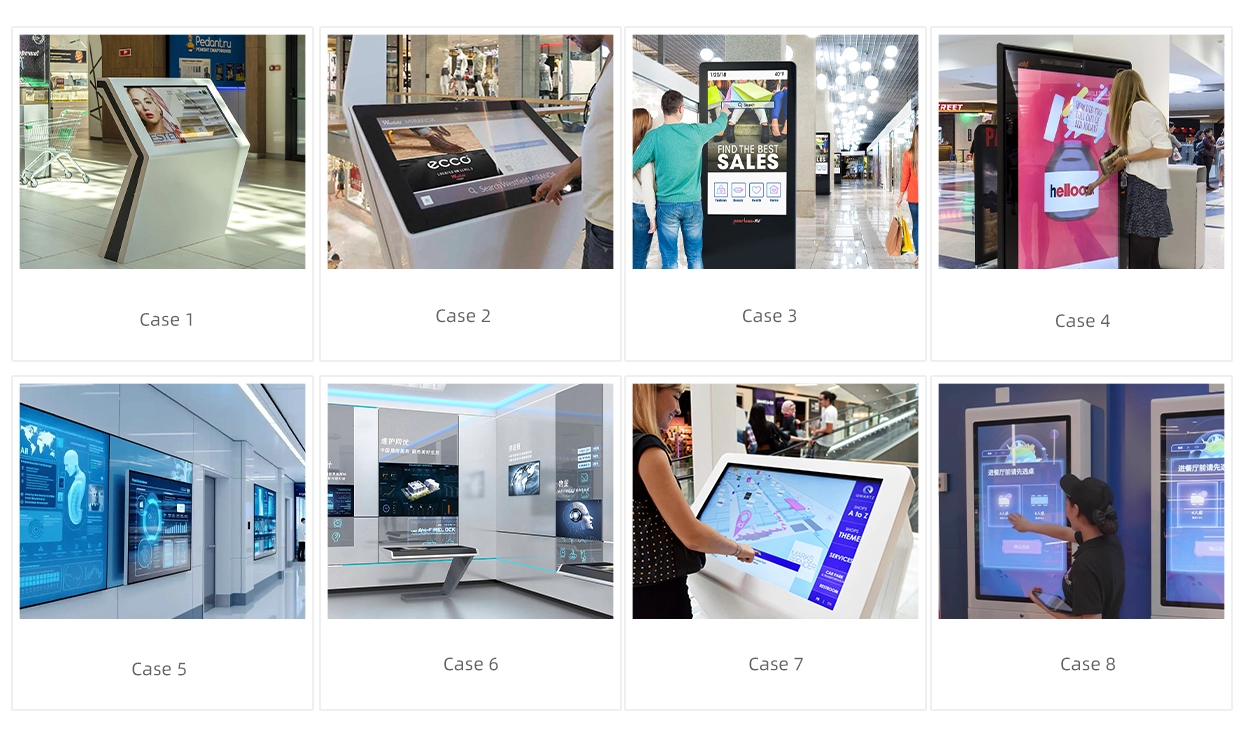

應用領域

規格和下載

尺寸	模型	方面	查看區域	介面	比率	圖面下載
32英吋	GT-XTA32L-1	731*429毫米	708*398毫米	16:9	USB	GT-XTA32L-1
32英吋	GT-XTA32W-1	742*426毫米	708*398毫米	16:9	USB	GT-XTA32W-1
40英吋	GT-XTA40L-1	908.7*529.3毫米	885.5*498.1毫米	16:9	USB	GT-XTA40L-1
40英吋	GT-XTA40W-1	919.8*526.3毫米	885.5*498.1毫米	16:9	USB	GT-XTA40W-1
42英寸	GT-XTA42L-1	953*554.2毫米	929.8*523毫米	16:9	USB	GT-XTA42L-1
42英寸	GT-XTA42W-1	964.1*551.2毫米	929.8*523毫米	16:9	USB	GT-XTA42W-1
43英寸	GT-XTA43L-1	975*566毫米	951*535毫米	16:9	USB	GT-XTA43L-1
43英寸	GT-XTA43W-1	986*563毫米	951*535毫米	16:9	USB	GT-XTA43W-1
46英寸	GT-XTA46L-1	1041.6*603.8毫米	1018.3*572.8毫米	16:9	USB	GT-XTA46L-1
46英寸	GT-XTA46W-1	1052.7*601毫米	1018.3*572.8毫米	16:9	USB	GT-XTA46W-1
47英吋	GT-XTA47L-1	1063*616毫米	1040*585毫米	16:9	USB	GT-XTA47L-1
47英吋	GT-XTA47W-1	1074*613毫米	1040*585毫米	16:9	USB	GT-XTA47W-1
49英寸	GT-XTA49L-1	1108*641.2毫米	1084.7*610.1毫米	16:9	USB	GT-XTA49L-1
49英寸	GT-XTA49W-1	1118.9*638.4毫米	1084.7*610.1毫米	16:9	USB	GT-XTA49W-1
55英寸	GT-XTA55L-1	1240*715毫米	1217*684毫米	16:9	USB	GT-XTA55L-1
55英寸	GT-XTA55W-1	1251*713毫米	1217*684毫米	16:9	USB	GT-XTA55W-1
65英寸	GT-XTA65L-1	1462*840毫米	1438*809毫米	16:9	USB	GT-XTA65L-1
65英寸	GT-XTA65W-1	1473*837毫米	1438*809毫米	16:9	USB	GT-XTA65W-1
